Excel シェイプの矢印を試作 Shapes AddConnectorで矢印を作成

Excelシェイプで矢印を作成してスクショの場所を指してみた。
不具合付きの自己満足ですがヨロシクお願いします。
https://www.youtube.com/watch?v=Rnji4U4BI7k
目次
00:00 あいさつ 1.キッカケと実行結果を先に見せる
05:00 1.1 問題点単純に左上の座標にセットしているので、わかりにくい
10:13 2.1 シェイプの線を引くには？マクロ記録のコードを修正して確認テスト
11:51 2.2 セルの左上は？簡単で単純にRangeのLeftとTopでした
17:07 3.PowerPointスクショもどきに線を引く
25:14 3.1 スケール調整って何？ Const スケール調整 = (480 / 960)
32:25 4.おわりの挨拶はやく会計して終わらせてよ・・・

1.キッカケと実行結果を先に見せる
https://www.youtube.com/watch?v=Rnji4U4BI7k
↑実行結果を先に見せる。

手前味噌1:前回のPowerPointの①スクショもどき②シェイプの一覧
ken3memo.hatenablog.com
https://www.youtube.com/watch?v=XIBG8T3b2mY
↑
この処理・表示に追加アレンジ、調子に乗って
③シェイプ情報のTop,Leftを使用して、スクショもどきに矢印で位置をわかりやすくしてみた

1.1 問題点単純に左上の座標にセットしているので、わかりにくい
自己満足な一品なので、左上の座標(left,top)に単純にセットしているので、
ア.テキストボックス,円,大きな四角形などは、位置が逆にわかりにくい？
イ.直線や線などは、始点がピッタリなので、わかりやすかったりするけど・・・
ウ.↑で、始点の話をしたけど、下からひっぱったら？線を回転させたら？
改善点:
テキストボックスや円などは、中心を指すように変更した方がよい？
※↑を行うと、直線が？変になる？わりきって使う？

手前味噌2:VBSを使用してExcel選択範囲のセルをPowerPointへ１つ１つ分解セット
ken3memo.hatenablog.com
https://www.youtube.com/watch?v=1FNXLH_re6k&t=548s
↑
意外と使えるので、使ってみてね。と手前味噌の宣伝を入れつつ、

2.Excel VBA 線を引く矢印を作るには？

時間が無いんだ、中身の説明をハヤクしてください。

2.1 シェイプの線を引くには？
https://www.youtube.com/watch?v=Rnji4U4BI7k&t=613
マクロ記録で記録してコードを調べました
いつものように、マクロ記録でコードを調べました。

Sub Macro1()

    ActiveSheet.Shapes.AddConnector(msoConnectorStraight, 210.75, 86.25, 419.25, _
        176.25).Select
        Selection.ShapeRange.Line.BeginArrowheadStyle = msoArrowheadTriangle
        Selection.ShapeRange.Line.EndArrowheadStyle = msoArrowheadTriangle
    With Selection.ShapeRange.Line
        .Visible = msoTrue
        .Weight = 4.5
    End With
    Range("H2").Select
End Sub

Shapes.AddConnectorで線を引けることがわかりました。
あと、矢印の形は、
Line.BeginArrowheadStyle = msoArrowheadTriangle
Line.EndArrowheadStyle = msoArrowheadTriangle
幅は、
ShapeRange.Line.Weight = 4.5
なので、ヘルプやググって、詳細をチェックしてください。

2.2 セルの左上は？簡単で単純にRangeのLeftとTopでした

次は、セルの位置ですが、単純に
RangeのLeftとTopでした。

テストしてみます。

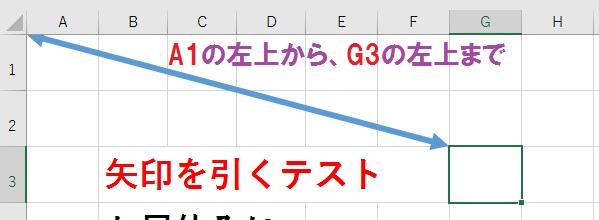

Sub Macro1_240318_セルに線を引く01()

    Dim r1 As Range: Set r1 = Range("A1")
    Dim r2 As Range: Set r2 = Range("G3")

    Dim shpArrow As Shape  '矢印もシェイプの一部です

    '矢印の作成 単純にセルの左上の座標を指定してみた
    Set shpArrow = ActiveSheet.Shapes.AddConnector(msoConnectorStraight, _
                                      r1.Left, r1.Top, r2.Left, r2.Top)

    With shpArrow.Line  '線のパラメーターをセットする、形を変える
        .BeginArrowheadStyle = msoArrowheadTriangle '開始の形
        .EndArrowheadStyle = msoArrowheadTriangle   '終了の形
        .Visible = msoTrue
        .Weight = 4.5  '幅
    End With

    MsgBox "追加完了、確認してね"

End Sub

セルの中央に線を引く

Sub Macro1_240318_セルに線を引く02中心にしてみた()

    Dim r1 As Range: Set r1 = Range("A1")
    Dim r2 As Range: Set r2 = Range("G3")

    Dim shpArrow As Shape  '矢印もシェイプの一部です

    '矢印の作成 中心にしたかったので、
    '単純にセルの左上の座標に幅÷2と高さ÷2をプラスして調整してみた
    Set shpArrow = ActiveSheet.Shapes.AddConnector(msoConnectorStraight, _
                                      r1.Left + (r1.Width / 2), _
                                      r1.Top + (r1.Height / 2), _
                                      r2.Left + (r2.Width / 2), _
                                      r2.Top + (r2.Height / 2))

    With shpArrow.Line  '線のパラメーターをセットする、形を変える
        .BeginArrowheadStyle = msoArrowheadTriangle '開始の形
        .EndArrowheadStyle = msoArrowheadTriangle   '終了の形
        .Visible = msoTrue
        .Weight = 4.5  '幅
    End With

    MsgBox "追加完了、確認してね"

End Sub

3.PowerPointスクショもどきに線を引く

やっと確認の単体テストが終了したので、
テストした単体部品(素材)を使って、
https://www.youtube.com/watch?v=Rnji4U4BI7k&t=1027
↑作成してみます。

'Excel矢印を作成して、場所を指す
'セルの位置から矢印を画像に引く
Sub test240318_01スクショもどきに矢印を引く()

    Const スケール調整 = (480 / 960)  'スクショもどきと現物を調整する

    Dim shpArrow As Shape  '矢印にする

    Dim rBASE As Range
    Set rBASE = Range("B1")

    Dim y As Integer

    Dim Start_X As Double, Start_Y As Double
    Dim End_X As Double, End_Y As Double

    For y = 1 To 999  'いつものとりあえず999まで回す
        If Trim("" & rBASE.Offset(y, 0)) = "" Then Exit For 'データ無しなら抜ける

        Start_X = rBASE.Offset(y, 4) * スケール調整 'ppのLeft
        Start_Y = rBASE.Offset(y, 5) * スケール調整 'ppのTop

        End_X = rBASE.Offset(y, 2).Left  '3列目セルのLeft 0から始まるので2を指定
        End_Y = rBASE.Offset(y, 2).Top + (rBASE.Offset(y, 2).Height / 2) 'セルのTop + Height÷2

        '矢印の作成
        Set shpArrow = ActiveSheet.Shapes.AddConnector(msoConnectorStraight, Start_X, Start_Y, End_X, End_Y)
        shpArrow.Name = "矢印" & y  '名前を変更、後で消しやすいように
        With shpArrow.Line  '線のパラメーターをセットする、形を変える
            .BeginArrowheadStyle = msoArrowheadTriangle '開始の形
            .EndArrowheadStyle = msoArrowheadTriangle   '終了の形
            .Visible = msoTrue
            .Weight = 4.5  '幅
        End With

    Next

End Sub

3.1 スケール調整って何？ Const スケール調整 = (480 / 960)

突然出てきた、
https://www.youtube.com/watch?v=Rnji4U4BI7k&t=1514
Const スケール調整 = (480 / 960) ↑って何？

スクショを前回作成のコードで落とした後、シートへ貼り付けます
ここで、

' 画像を0,0へ 埋め込み形式で挿入 ファイル名,リンク,保存保持,left,top,Width,Height
Set picShape = shNEW.Shapes.AddPicture(strJPGNAME, False, True, 0, 0, -1, -1)
picShape.Name = "ppスライド" & p
picShape.Width = 480   '挿入後幅を調整する

↑これが、謎の480です、ここは自由に合わせます。※だったら、この480も定数にしろって・・いまさら？

960は、PowerPointのキャンパスの幅で960です。
※おっと、16:9じゃなくて4:3のスライド、A3巨大だと違うよね・・・次回の課題ですね。

話を戻して、
Start_X = rBASE.Offset(y, 4) * スケール調整 'ppのLeft
Start_Y = rBASE.Offset(y, 5) * スケール調整 'ppのTop
の計算で、Excelに貼り付けた画像とPowerPointで保存したスクショもどきの位置を合わせました。

4.おわりの挨拶

まだまだ、位置の取り方だったり、いろいろとありますが、
確認作業のヒントとなれば幸いです。

次は、確認したら、数値を直して書き込んだり？
Excel上で修正した値をパワポに戻す作業かなぁ。

手前味噌3:少し前にやった、戻す系の作業は下記の動画を見てください
Excelを使いパワポの図形やテキストを大量に移動したい
ken3memo.hatenablog.com
https://youtu.be/zYczLG7wF9E?si=SdaYTsO5G0F-kcd7&t=996
↑Excelで編集した値で位置を調整してます

パワーポイント資料作りの時短となれば、幸いです。
